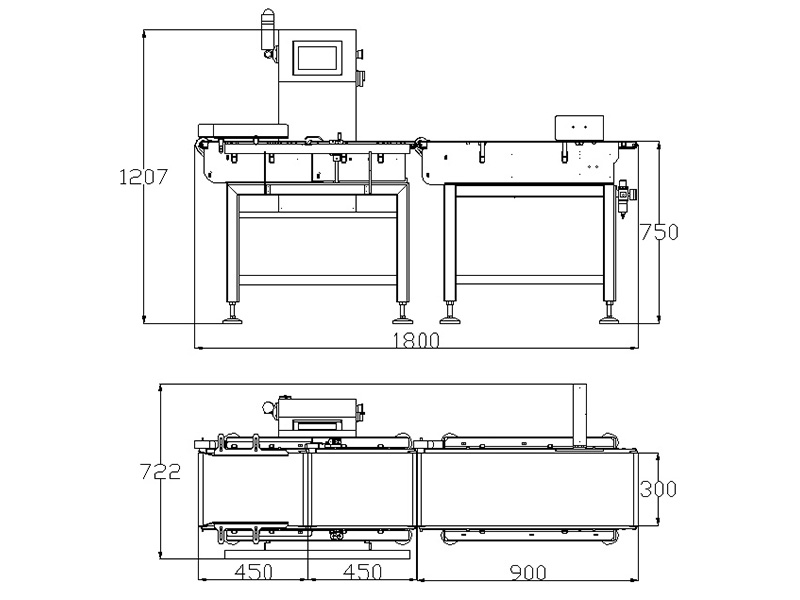

尺寸圖
一、適用范圍：
本產品適用于檢測單個產品重量是否合格，廣泛應用于電子、制藥、食品、飲料、保健品、日化、 輕工、農副產品等多行業。如日化產品的化妝品（含美容化妝品、清潔、化妝品、護膚品、發用化妝品等）； 洗滌用品（含皂類、洗衣粉、洗滌劑等）；口腔用品（含牙膏、漱口水等）；其它化工產品（含鞋油、地板蠟、除臭劑、驅蟲劑等）。
二、產品特性：
通用性強：整機標準化結構及標準化人機界面可完成各種物料的稱重；
操作簡單：使用威倫彩色人機界面，全智能化、人性化設計；輸送帶易于拆裝，安裝維護方便，便于清潔；
三、速度可調：采用變頻控制電機，速度可根據需要調節；高速、高精度：采用高精度數字傳感器，采樣速度快，精度高；
四、零點追蹤：可手動或自動清零，以及動態零點追蹤；
五、報表功能：內置報表統計，報表可生成EXCEL格式，能自動生成多種實時數據報表，外置USB接口，可插U盤實時導出數據，隨時撐握生產狀況；提供出廠參數設置恢復功能，且可儲存多種配方，更換產品規格方便；
六、接口功能：預留標準接口，數據方便管理，可與PC及其它智能設備通訊聯接；自學習：新建產品配方信息后無需設置參數，用自學習功能自動設置設備適合參數，并儲存方便下次切換產品時調用。（參數儲存條目2000個，可增加）。
七、運行模式：三種運行模式a.動態模式：正常流水線模式；2121 b.靜態模式：物料進入稱臺后稱臺停止運行，進行稱重以提高精度，適合每分鐘通過次數小于20次的產品；c.節能模式：（選配）在a、b模式基礎上均可打開節能模式，設 置無物料通過停機時長當設備空轉此時長后自動停機，等有物料通過時再自動啟動。
八、故障自檢測：可自行檢測：電機、變頻器、AD、傳感器和光電是否正常和故障原因及氣缸、固態繼電器，電磁閥的引導檢測。方便非專業人員檢查和維修。
九、外圍設備通訊：標配RS-485和RS-232雙通訊口輸出。
a.RS-485接口為MODBUS，RTU標準協議但可自行修改寫入地址（57600bps、8、N、1，從站號為3）不可修改。
b.（選配）RS-232接口為自定義協議，可自行設置指令發送內容。（57600bps、8、N、1）可修改。外接打印機或噴碼機等可通訊設備，也可與前后端包裝機和生產設備連接反饋稱重結果使其可自動修改配方參數。
十、中文輸入法
a.配方名稱等可中文輸入，查找切換配方時更加直觀。
b.配合RS-232通訊口可實現給外圍設備發送Unicode字符串的中文漢字。（適合外接打印機或打標機需打印中文漢字的）
技術參數表
|
型號 |
JZ4530 |
|
電源 |
AC220V±10% 50HZ（60HZ） |
|
額定功率 |
0.4KW |
|
單次稱重范圍 |
≤3000g |
|
稱重精度范圍 |
±0.5g~±2g（≤3kg，） |
|
最小刻度 |
0.1g（±2g以內） |
|
輸送速度 |
30～90m/min（一分鐘40-50盒） |
|
最高速度 |
80 pcs/min |
|
稱重物料尺寸 |
≤300mm（L）*290mm（W） |
|
稱臺輸送帶尺寸 |
450mm（L）*300mm（W） |
|
產品尺寸 |
1800mm（L）*722mm（W）*1270mm（H） |
|
剔除方式 |
推桿式/擺桿式 |
|
控制系統 |
高速A/D采樣控制器 |
|
預置產品號 |
100個 |
|
操作方向 |
面向機器，左進右出 |
|
外接氣源 |
0.6-1Mpa |
|
氣壓接口 |
Φ8mm |
|
工作環境 |
溫度： 0℃～40℃，濕度：30%～95% |
|
機體材料 |
SUS304不銹鋼 |
主要配置表
|
品牌 |
名稱 |
規格/型號 |
（單機）數量 |
|
信捷 |
觸摸屏 |
TK6071iQ 7寸 |
1 |
|
中航 |
傳感器 |
50-100KG鋁制 |
1 |
|
歐姆龍 |
開關電源 |
S8JC-C10024C |
1 |
|
索莫 |
主控開關 |
SLD2(3LD2-32A) |
1 |
|
丹佛斯 |
變頻器 |
V20變頻器，單相220V，0.37KW |
1 |
|
中大 |
電機 |
三相220V 120W |
3 |
|
亞德客 |
氣動元件 |
氣源處理器.24v電磁閥.節流閥.螺紋直通 |
1 |
